OSI-Modell_in_der_Netzwerktechnik

Application Layer
Anwendungsschicht
Browser Dienst
„Ich durchsuche das Internet nach der Adresse die du (Anwender) mir angibst.
Presentation Layer
Darstellungsschicht
HTML Format zur Webseiten Darstellung
Seesion Layer
Kommunikations-Steuerung
– Aufbau der Verbindung zur www Seite
– Aufrechterhaltung der Verbindung für den Seiten Transfer
– Beendigung der Verbindung
– Vereinbarung falls etwas Unerwartetes eintritt
– exacte Angabe der Adresse des Servers mit gewünschter Datei
http::// www. bild.de /test /index.html
Dienst Host Netz Verzeichniss Datei
Transport Layer
Transportschicht
TCP (Transmission-Control-Protocol)
– Aufbau der Verbindung zwischen Client und Server
– Durchführung des Dateitransfers (Kontrolle Paket vollständig und korrekt?)
– Beendigung der Verbindung
– Vereinbarung falls Übertragung fehlerhaft
1. Wiederholung des Dateitransfers
2. Anzahl Verbindungsversuche
3. Abbruch und Meldung an Schicht 5 „Transport geht nicht“
4. Timeout Mechanismus
Network Layer
Vermittlungsschicht
IP (Internt Protocol)
effiziente Wegfindung durch das Netz mittels ROUTER
(IP-Adressen)
Data Link Layer
Sicherungsschicht
ETHERNET
Teilstrecken-Kontrolle
Dateitransport von Client zu Router (bzw. umgekehrt)
(MAC-Adressen)
Physical Layer
Bit-Übertragungsschicht
ETHERNET
Kabelart (TP,LWL)
Topologie(Stern, Bus, Ring)
Signalform auf der Leitung und zeitliche Steuerung (Bit/s, Manchester Code)

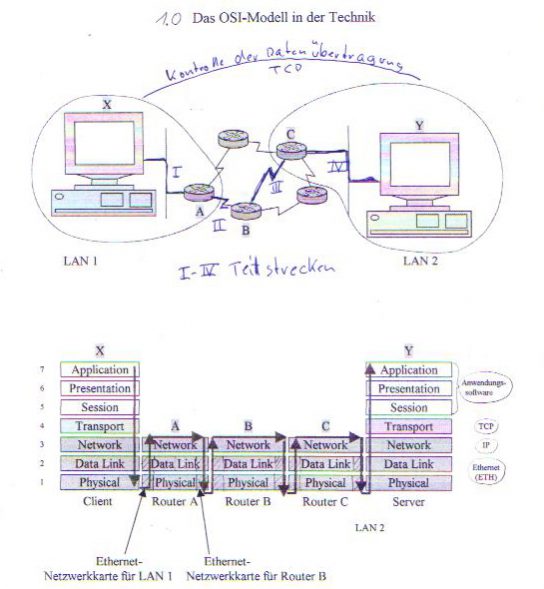

Osi

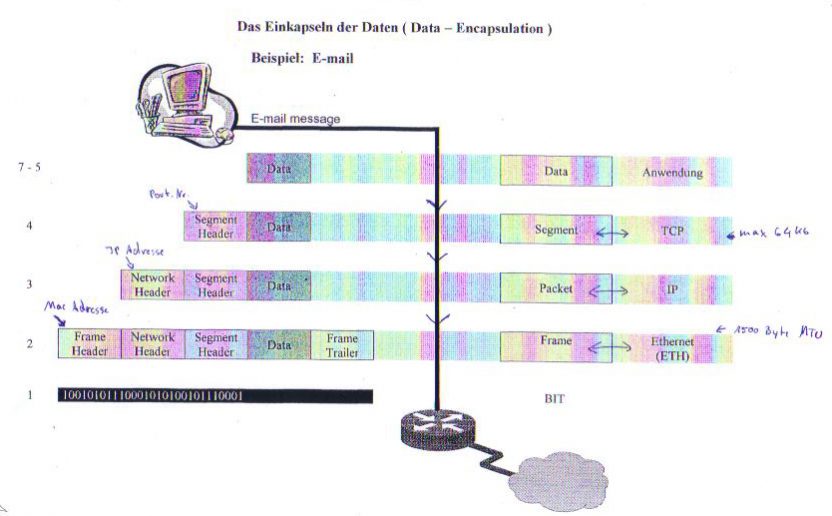

Osi2

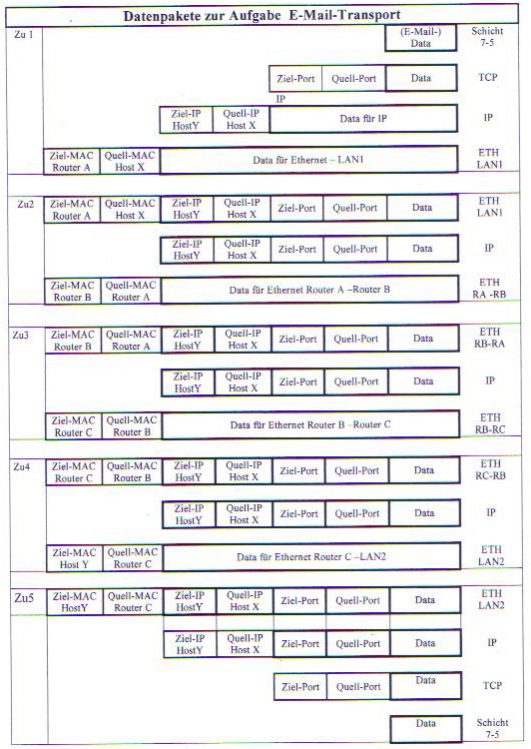

Osi3

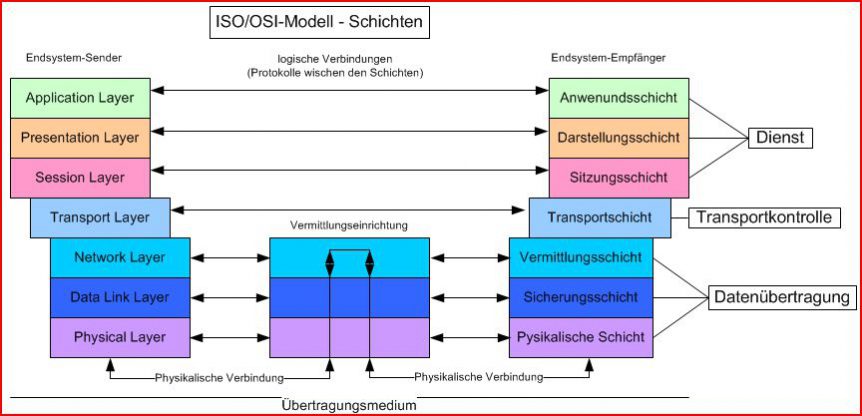

Osi4
